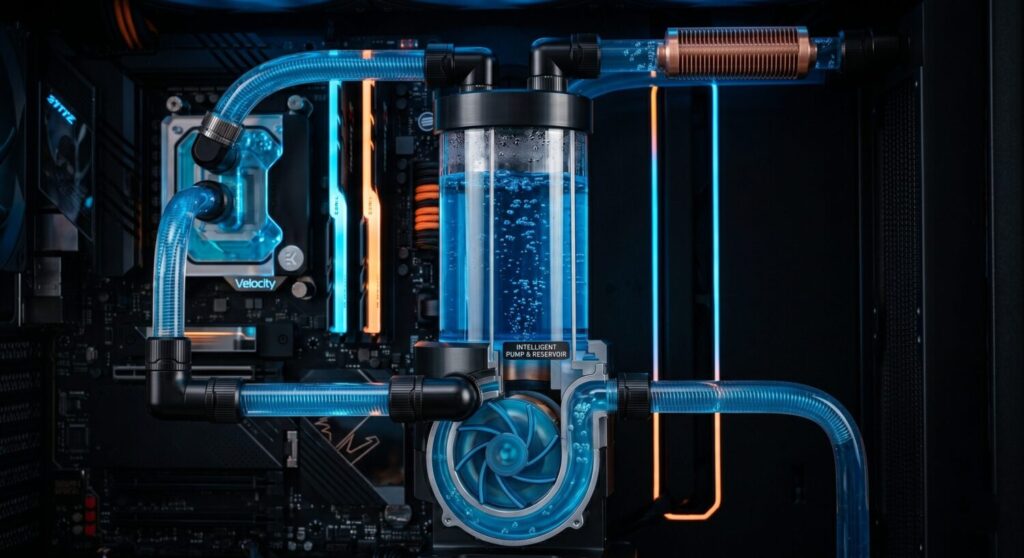

Принцип работы водяного охлаждения: физика и механика процесса

Жидкостное охлаждение в ПК работает не потому, что «вода магически холоднее воздуха», а потому, что оно выстраивает более эффективную цепочку отвода тепла: от кристалла процессора через теплораспределительную крышку, термоинтерфейс и подошву водоблока — к циркулирующему теплоносителю, а затем к удаленному радиатору с большой площадью теплообмена. Главный смысл СЖО в том, что тепло не задерживается возле сокета, а быстро переносится туда, где его удобнее и тише рассеять.

Почему вода вообще способна охлаждать процессор эффективнее воздуха?

Ключевое преимущество воды не в том, что она напрямую «лучше меди», а в высокой теплоемкости и способности переносить много энергии при небольшом росте собственной температуры. У жидкой воды удельная теплоемкость около 4,187 кДж/кг·К при 15 °C, тогда как у сухого воздуха при обычных расчетах берут около 1,0–1,006 кДж/кг·К, поэтому жидкость удобнее использовать как транспорт для тепла внутри компактного контура.

Есть и второй слой физики: жидкость значительно плотнее воздуха, поэтому в одном и том же объеме она переносит несоизмеримо больше тепловой энергии. Для ПК это означает, что относительно тонкий поток теплоносителя в трубках может унести тепловую нагрузку от горячего процессора к радиатору быстрее и стабильнее, чем локальный поток воздуха внутри корпуса.

При этом стартовая передача тепла все равно происходит через металл. Процессор нагревает интегрированную теплораспределительную крышку, затем тепло через термопасту переходит в медную подошву водоблока, и только после этого его забирает охлаждающая жидкость. Иначе говоря, СЖО — это не замена теплопроводности металла, а более сильная система дальнейшей транспортировки и рассеивания тепла.

«Самая частая ошибка новичка — думать, что воду нужно сравнивать с медной подошвой кулера. На деле медь нужна для быстрого съема тепла с процессора, а вода нужна для его переноса к удаленному теплообменнику».

Эксперт отмечает

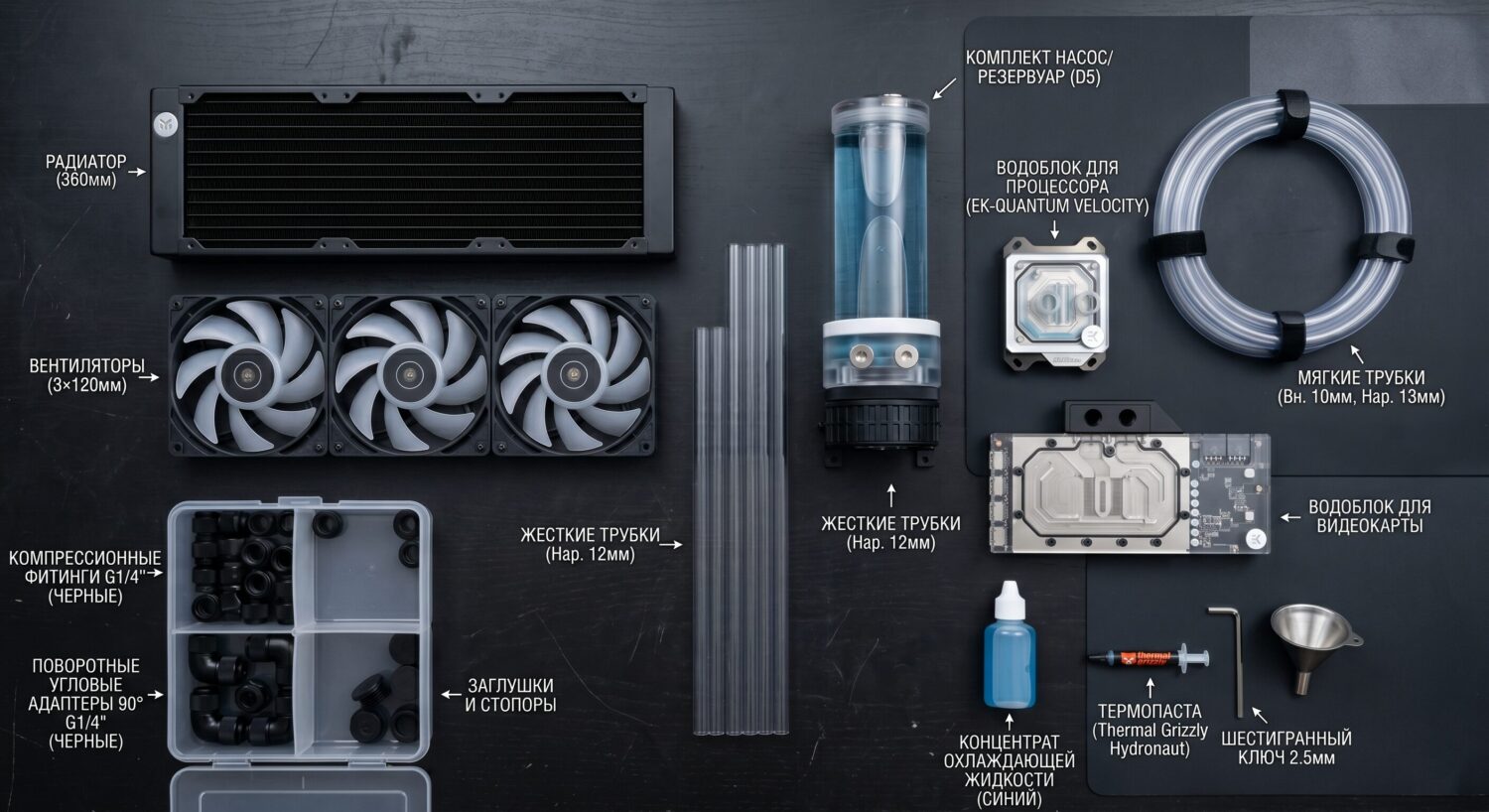

Из каких узлов состоит контур СЖО и какую работу выполняет каждый?

Любая СЖО состоит из одного и того же функционального набора: водоблок снимает тепло с процессора, помпа заставляет жидкость двигаться, трубки и фитинги удерживают и направляют поток, радиатор отдает накопленное тепло воздуху, а вентиляторы ускоряют этот обмен. В кастомном контуре к этому добавляются резервуар, расширенная сеть фитингов и иногда несколько радиаторов.

В AIO-системе эти элементы уже собраны, заправлены и герметизированы на заводе. В кастомной СЖО пользователь сам определяет трассу, объем жидкости, набор материалов, тип фитингов, конфигурацию радиаторов и обслуживание контура, получая больше гибкости, но и больше зон ответственности.

Что происходит в точке контакта процессора и холодной пластины?

Самый критичный участок всей системы — не трубки и даже не радиатор, а зона контакта CPU, термопасты и подошвы водоблока. Если здесь плохой прижим, неровная посадка или деградировавший термоинтерфейс, эффективность всей СЖО падает раньше, чем жидкость вообще успеет что-то сделать.

Термопаста нужна не для того, чтобы «охлаждать», а для заполнения микронеровностей между крышкой процессора и пластиной блока. Без нее между поверхностями остаются воздушные зазоры, а воздух как промежуточная среда проводит тепло гораздо хуже. Когда паста нанесена правильно, тепловой поток переходит в медную пластину с минимальным дополнительным сопротивлением.

С обратной стороны холодной пластины обычно расположены микроканалы или микрооребрение. Они дробят поток жидкости на тонкие струи, увеличивают площадь контакта и ускоряют съем тепла с металла. EKWB прямо указывает, что микрооребрение и геометрия каналов — одна из ключевых причин эффективности водоблока; у отдельных моделей ширина микроканалов и толщина микроребер измеряются десятыми долями миллиметра.

«Если процессор перегревается на СЖО, сначала ищут не “слабую воду”, а проблемы прижима, пасты, воздушной пробки или неправильной скорости вентиляторов. Физика почти всегда подсказывает место потерь».

Эксперт отмечает

Как помпа влияет на температуру, если она сама не охлаждает?

Помпа не рассеивает тепло и не делает жидкость холоднее, но без нее СЖО перестает быть системой переноса энергии. Ее задача — поддерживать расход, чтобы нагретая жидкость не застаивалась в водоблоке и успевала быстро добраться до радиатора.

В инженерном виде этот процесс удобно описывается формулой мощности теплопереноса: P = ṁ × c × ΔT, где ṁ — массовый расход жидкости, c — удельная теплоемкость, а ΔT — разница температур между входом и выходом. Чем выше расход, тем меньше температура жидкости растет за один проход через блок, и тем равномернее контур распределяет тепловую нагрузку.

На практике рост скорости потока полезен лишь до определенного предела. Если слишком агрессивно поднимать обороты, шум возрастает сильнее, чем выигрывает температура, а гидравлическое сопротивление в микроканалах и радиаторе становится ощутимее. Поэтому качественная СЖО — это не просто «самая мощная помпа», а согласованный баланс между расходом, сопротивлением контура и акустикой.

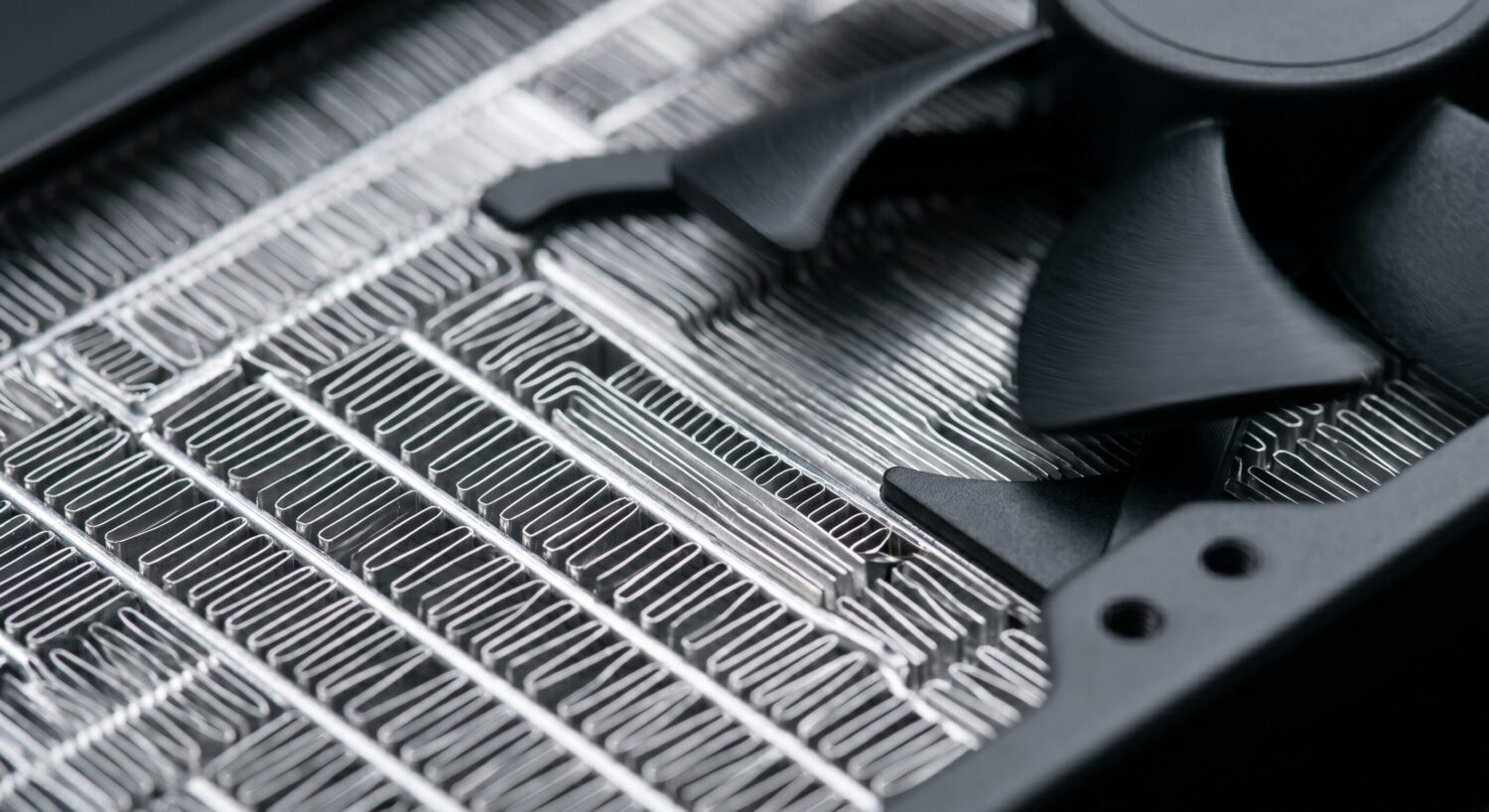

Почему радиатор и вентиляторы решают больше, чем кажется?

Радиатор — это главный участок, где тепло покидает контур и уходит в комнатный воздух. Пока энергия находится в жидкости, процессор еще не «остыл» в полном смысле; охлаждение заканчивается только тогда, когда радиатор через ребра и воздушный поток реально сбрасывает это тепло наружу.

Именно поэтому площадь поверхности так важна. Corsair прямо описывает радиатор как баланс между общей площадью теплообмена и сопротивлением продуву: больше оребрения помогает охлаждать жидкость, но слишком плотный пакет ребер требует более высокого статического давления от вентиляторов. Asetek также подчеркивает, что вентиляторы не просто «дуют», а проталкивают воздух сквозь плотный массив ребер, усиливая конвекцию.

Отсюда и практический вывод: увеличение радиатора с 240 до 360 мм часто дает больший реальный выигрыш, чем погоня за экзотическим теплоносителем. Причина проста — вы расширяете площадь, через которую тепло может выйти из системы, а не только ускоряете его перемещение внутри нее.

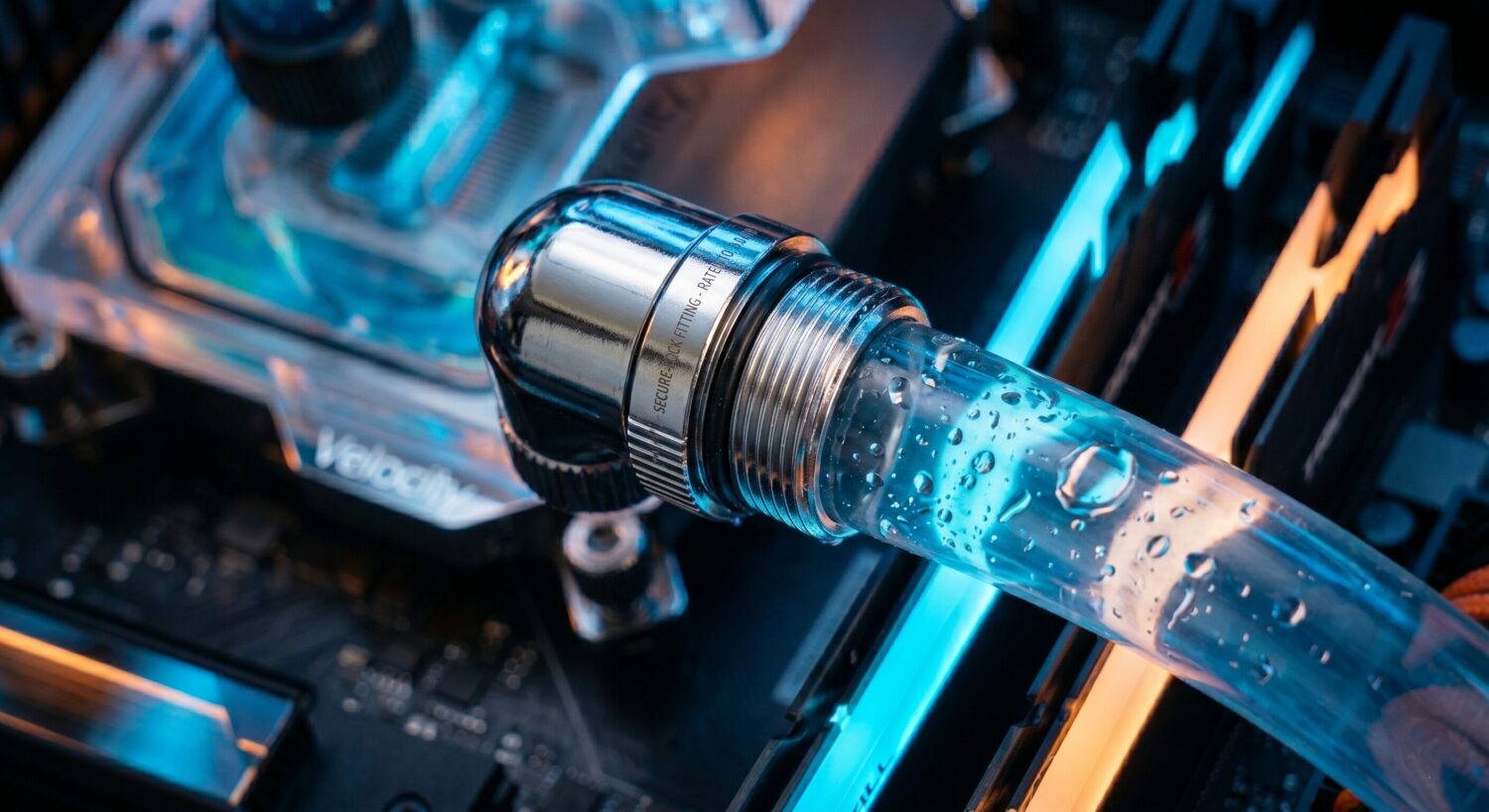

Где чаще всего ошибаются при объяснении герметичности и риска протечки?

Страх перед протечкой обычно связан с неверным представлением, будто любая СЖО — это хрупкий «аквариум над материнской платой». В реальности современные AIO собираются как закрытые, предзаправленные и герметизированные системы, где шланги, обжимы и уплотнения рассчитаны именно на удержание давления и ресурса в длительной эксплуатации.

Даже в закрытом контуре всегда остается небольшое количество воздуха. Проблема не в самом его наличии, а в том, где он скапливается. Corsair рекомендует располагать помпу ниже радиатора, чтобы воздух естественно поднимался в верхнюю точку системы и не попадал в рабочую зону крыльчатки, где он может вызывать шум и постепенно ухудшать ресурс насоса.

Отдельный инженерный нюанс — рост внутреннего давления при нагреве. DeepCool описывает антипротечную схему с компенсацией давления через эластичный элемент из EPDM, а также использование воздухонепроницаемых шлангов из смеси IIR и резины и точный контроль объема теплоносителя. Это показывает, что надежность современной AIO обеспечивается не «удачей», а набором конкретных материалов и расчетов на тепловое расширение, воздухонепроницаемость и стойкость к старению.

«Риск у СЖО не нулевой, но в качественной AIO он связан не с самой идеей воды в ПК, а с качеством сборки, материалов и монтажом. Боязнь “любая СЖО обязательно потечет” плохо согласуется с тем, как устроены современные закрытые контуры».

Эксперт отмечает

СЖО против воздушного кулера: в чем физическая разница цикла?

И воздушное, и жидкостное охлаждение начинают одинаково: они снимают тепло с крышки процессора через металлическое основание. Разница начинается дальше — башенный кулер переносит тепло по тепловым трубкам к ребрам рядом с сокетом, а СЖО выносит его жидкостью к удаленному радиатору с большей свободой размещения и, как правило, большей эффективной площадью конвекции.
